Acoplamento ALGR

Os acoplamentos ALGR são constituídos por dois cubos em aço, juntamente com um elemento elástico de poliuretano alojado entre eles.

Sua montagem é realizada de forma axial, dispensando o uso de ferramentas, e permite uma fácil inspeção visual. Apresentam um design compacto com baixo efeito rotacional, ao mesmo tempo em que oferecem alto torque, graças à sua geometria de garras côncavas.

Os cubos são completamente usinados, garantindo um ajuste perfeito com o elemento elástico e proporcionando excelentes propriedades dinâmicas.

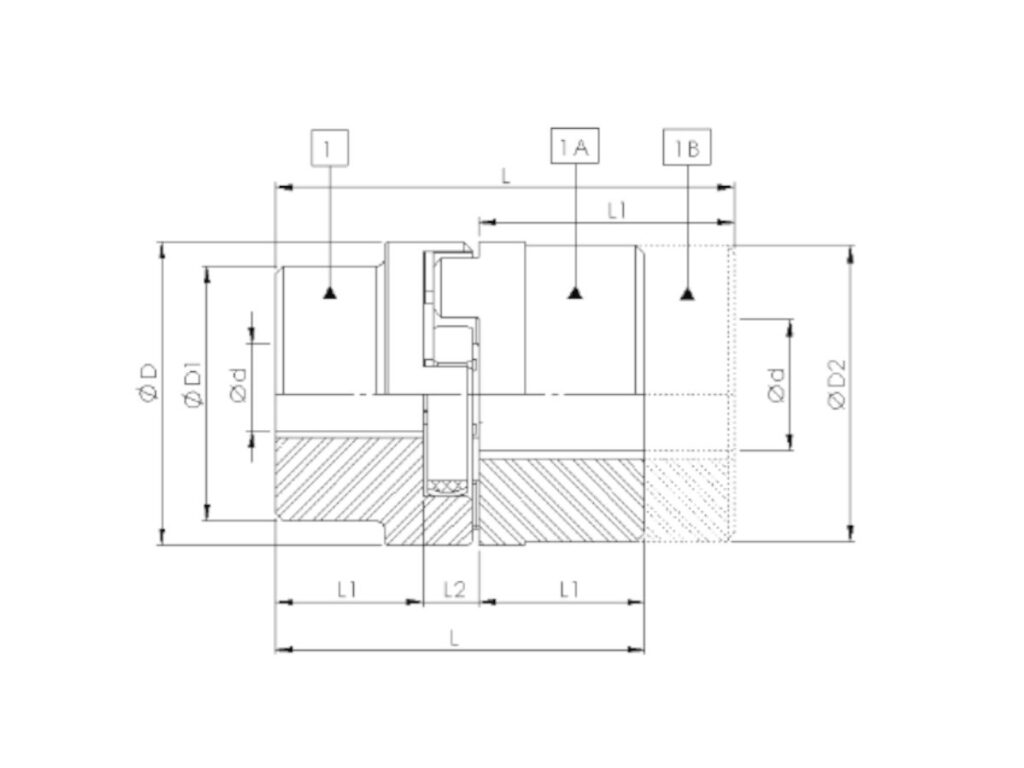

Descrição	Torque (Nm) Element. 98 ShA	RPM Máx.	Cubo Tipo	ØD (mm)	ØD1 (mm)	ØD2 (mm)	Ød (furo máx. mm)	L (mm)	L1 (mm)	L2 (mm)
ALGR 19	17	19.000	1	40	32	–	19	66	25	16
ALGR 19	17	19.000	1A	40	–	–	25	66	25	16
ALGR 19	17	19.000	1B	40	–	–	25	90	37	16
ALGR 24	60	14.000	1	55	40	–	25	78	30	18
ALGR 24	60	14.000	1A	55	–	–	35	78	30	18
ALGR 24	60	14.000	1B	55	–	–	35	118	50	18
ALGR 28	160	11.800	1	65	48	–	28	90	35	20
ALGR 28	160	11.800	1A	65	–	–	40	90	35	20
ALGR 28	160	11.800	1B	65	–	–	40	140	60	20
ALGR 38	325	9.500	1	80	70	–	48	114	45	24
ALGR 38	325	9.500	1A	80	–	78	48	114	45	24
ALGR 38	325	9.500	1B	80	–	78	48	164	70	24
ALGR 42	450	8.000	1	95	85	–	55	126	50	26
ALGR 42	450	8.000	1A	95	–	94	55	126	50	26
ALGR 42	450	8.000	1B	95	–	94	55	176	75	26
ALGR 48	525	7.100	1	105	95	–	62	140	56	28
ALGR 48	525	7.100	1A	105	–	104	62	140	56	28
ALGR 48	525	7.100	1B	105	–	104	62	188	80	28
ALGR 55	685	6.300	1	120	110	–	74	160	65	30
ALGR 55	685	6.300	1A	120	–	118	74	160	65	30
ALGR 55	685	6.300	1B	120	–	118	74	210	90	30
ALGR 65	940	5.600	1	135	115	–	80	185	75	35
ALGR 75	1.920	4.750	1	160	135	–	95	210	85	40
ALGR 90	3.600	3.750	1	220	160	–	110	245	100	45
