Acoplamento ALGS

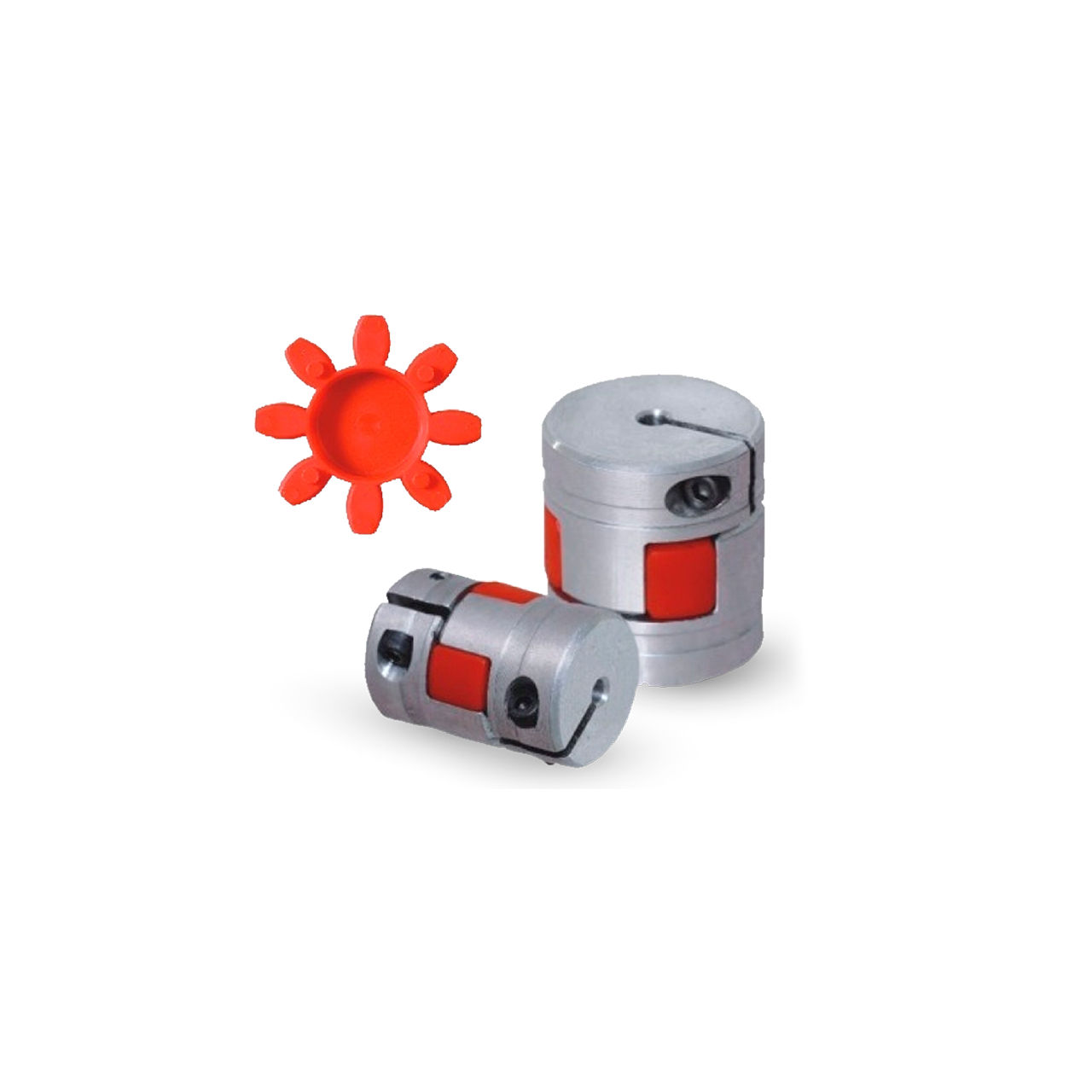

Os acoplamentos ALGS são constituídos por dois cubos feitos de alumínio ou aço, acompanhados de um elemento elástico de poliuretano alojado entre eles.

Os cubos são submetidos a usinagem completa, assegurando um encaixe perfeito com o elemento elástico.

Este acoplamento, livre de folgas, é especialmente empregado em aplicações de alta precisão, tais como em sistemas de encoder, tacogerador e fusos de esfera.

A montagem é realizada de forma axial, sem necessidade de ferramentas, e permite uma inspeção visual descomplicada.

Apresentando um design compacto com mínimo efeito rotacional, este acoplamento oferece um alto torque devido à geometria das garras côncavas. Além disso, ele é capaz de operar em temperaturas de até 90º C.

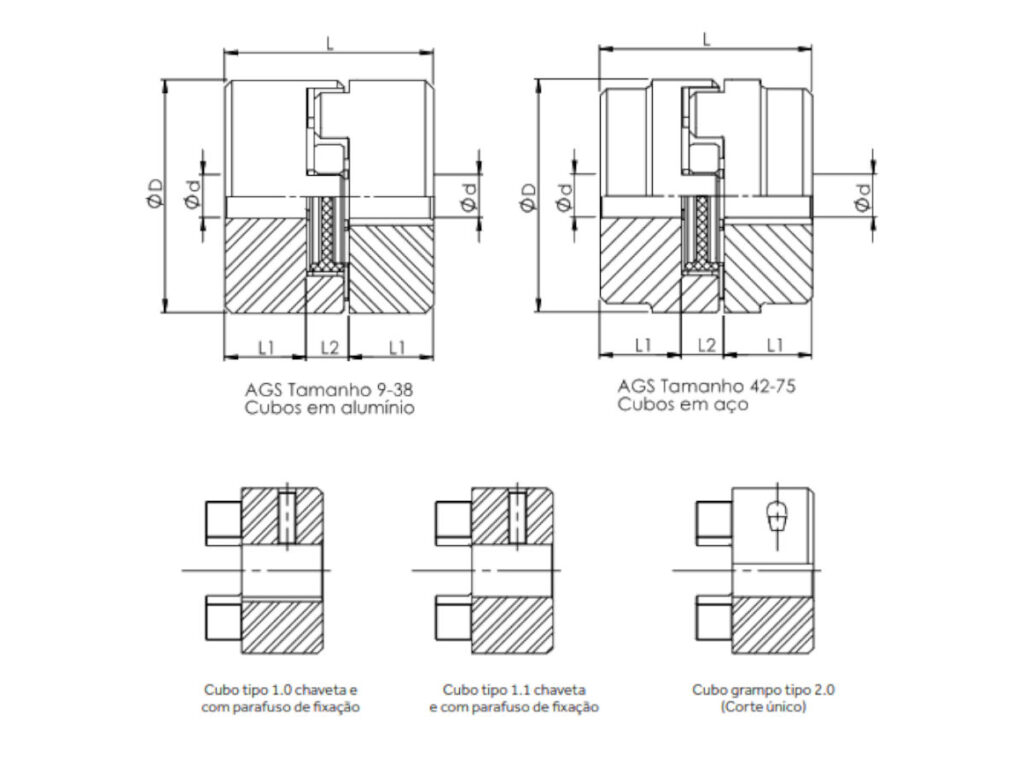

Descrição	Torque (Nm) Element. 98 ShA	RPM Máx. Cubo 1.0/1.1	RPM Máx. Cubo 2.0	ØD (mm)	ØD1 (mm)	Ød (furo máx. mm) Cubo Tipo 1	Ød (furo máx. mm) Cubo Tipo 1	Ød (furo máx. mm) Cubo Tipo 1	L (mm)	L1 (mm)	L2 (mm)
ALGR 19	17	19.000	1B	40	–	–	25		90	37	16
ALGR 28	160	11.800	1B	65	–	–	40		140	60	20
ALGR 38	325	9.500	1	80	70	–	48		114	45	24
ALGR 38	325	9.500	1A	80	–	78	48		114	45	24
ALGR 38	325	9.500	1B	80	–	78	48		164	70	24
ALGR 42	450	8.000	1	95	85	–	55		126	50	26
ALGR 42	450	8.000	1A	95	–	94	55		126	50	26
ALGR 42	450	8.000	1B	95	–	94	55		176	75	26
ALGR 48	525	7.100	1	105	95	–	62		140	56	28
ALGR 48	525	7.100	1A	105	–	104	62		140	56	28
ALGR 48	525	7.100	1B	105	–	104	62		188	80	28
ALGR 55	685	6.300	1	120	110	–	74		160	65	30
ALGR 55	685	6.300	1A	120	–	118	74		160	65	30
ALGR 55	685	6.300	1B	120	–	118	74		210	90	30
ALGR 65	940	5.600	1	135	115	–	80		185	75	35
ALGR 75	1.920	4.750	1	160	135	–	95		210	85	40
ALGR 90	3.600	3.750	1	220	160	–	110		245	100	45
