Os acoplamentos ALSN são constituídos por dois cubos simétricos de ferro fundido nodular e um elemento elástico de poliuretano alojado entre eles. As garras dos cubos são precisamente usinadas para garantir um ajuste perfeito com o elemento elástico.
O elemento elástico de poliuretano, com uma dureza de 95 shore, funciona como um amortecedor, absorvendo as vibrações e choques provenientes das máquinas acionadas ou acionadoras. Ele é resistente a óleo e pode suportar temperaturas de até 80°C. Não requer lubrificação ou manutenção, sendo necessário apenas a substituição preventiva do elemento elástico.
Esses acoplamentos são adequados para operações reversíveis em qualquer posição e apresentam um baixo peso em relação à carga transmitida.

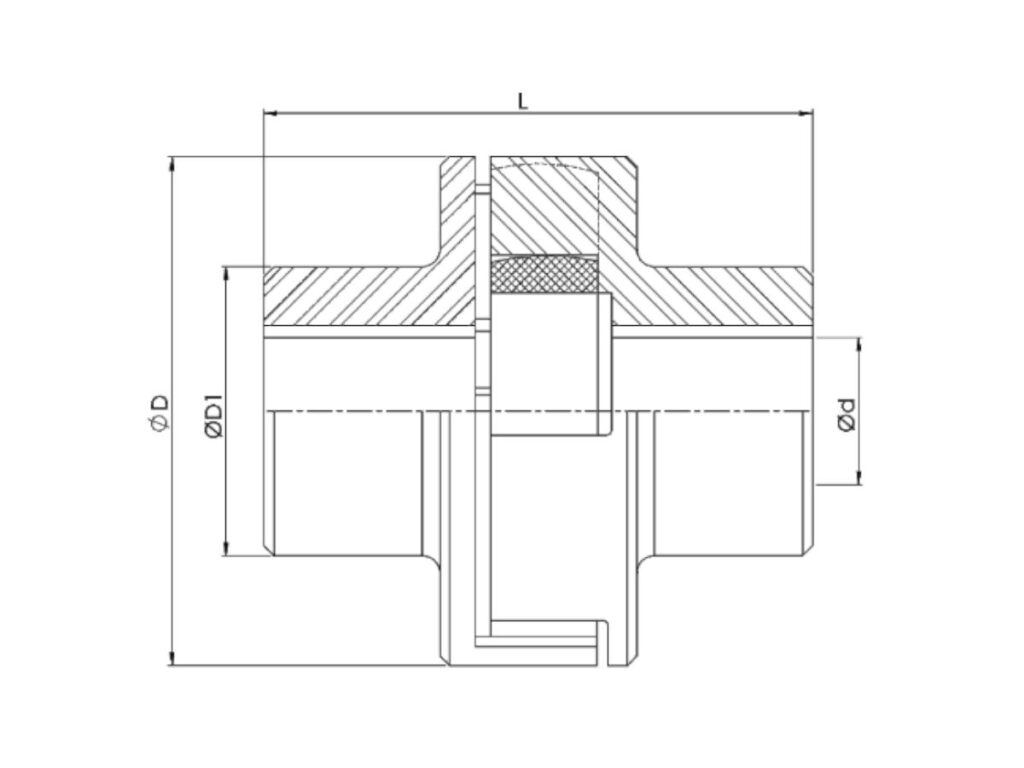

| Descrição | Torque Máximo (Nm) | RPM Máx. | ØD (mm) | ØD1 (mm) | Ød (furo máx. mm) | L (mm) | Peso Total (kg) |
|---|---|---|---|---|---|---|---|
| ALSN 50 | 61 | 15.000 | 50 | 42 | 25 | 75 | 0,80 |
| ALSN 70 | 240 | 11.000 | 70 | 55 | 35 | 100 | 1,80 |
| ALSN 85 | 340 | 9.000 | 85 | 65 | 40 | 110 | 2,70 |
| ALSN 100 | 600 | 7.250 | 105 | 67 | 45 | 125 | 4,00 |
| ALSN 125 | 1.120 | 6.000 | 126 | 84 | 56 | 145 | 6,70 |
| ALSN 145 | 1.800 | 5.250 | 145 | 100 | 67 | 160 | 10,0 |
| ALSN 170 | 2.850 | 4.500 | 170 | 125 | 83 | 190 | 17,0 |
| ALSN 200 | 4.950 | 3.750 | 200 | 150 | 100 | 245 | 31,0 |
| ALSN 230 | 7.740 | 3.250 | 230 | 178 | 118 | 270 | 48,0 |
| ALSN 260 | 11.940 | 3.000 | 260 | 210 | 140 | 285 | 70,0 |
| ALSN 300 | 17.550 | 2.500 | 300 | 300 | 162 | 330 | 105,0 |
