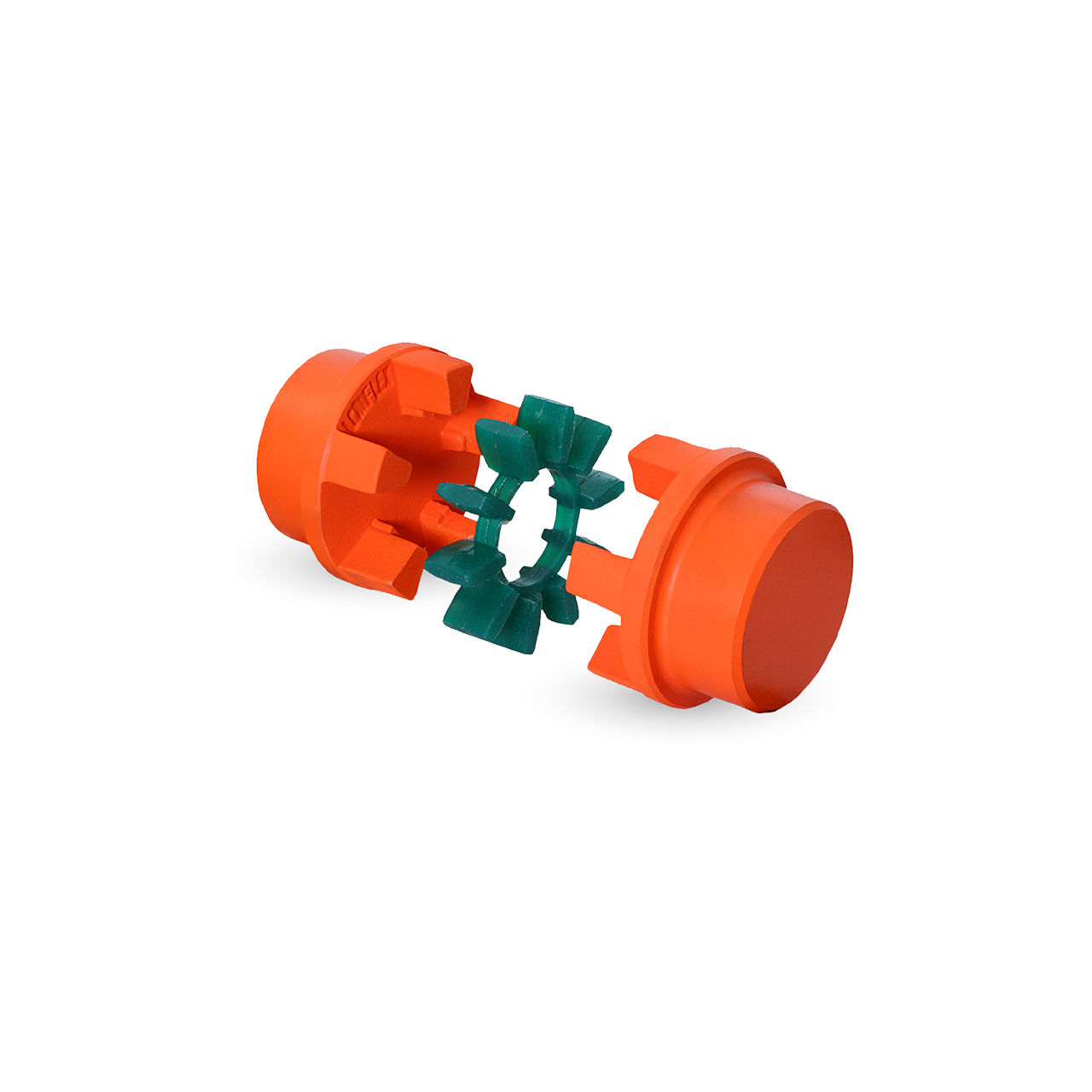

Os acoplamentos ALVB consistem em dois cubos simétricos de ferro fundido cinzento que abrigam um elemento elástico de poliuretano altamente resistente a poeira, água, óleo e condições climáticas adversas.
Essa configuração confere ao acoplamento ALVB a capacidade de ser elástico e flexível em torção e em todas as direções, permitindo a absorção de vibrações, choques e o ajuste para desalinhamentos radiais, axiais e angulares, garantindo a proteção dos equipamentos acoplados.
Esses acoplamentos possibilitam operações tanto na posição horizontal quanto vertical, desde que estejam devidamente fixados, e são compatíveis com inversões de movimento. Além disso, podem ser utilizados em uma faixa de temperaturas que varia de -20°C a 80°C.
Graças à sua construção simplificada, a instalação do acoplamento ALVB é rápida e segura, não exigindo cuidados especiais nem ferramentas específicas para a montagem.
Devido às suas garras, o acoplamento é à prova de deslizamento rotativo. Além disso, não requerem manutenção preventiva ou lubrificação. São compactos, leves e, como resultado, possuem um momento de inércia reduzido.

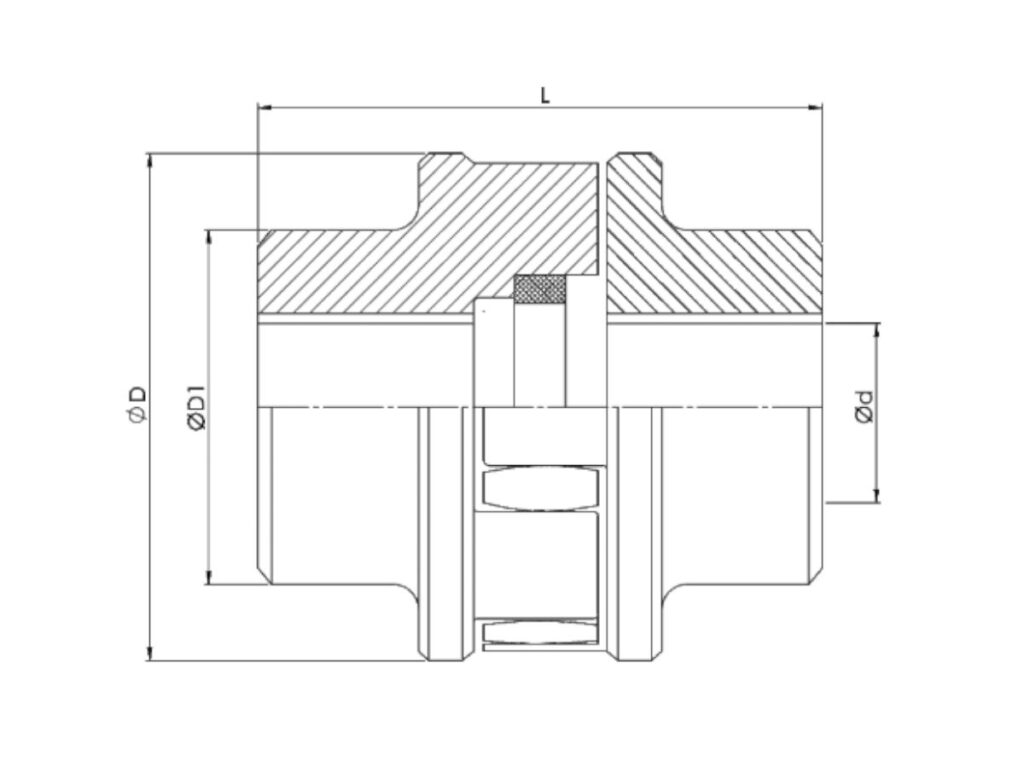

| Descrição | Torque Máximo (Nm) | RPM Máx. | ØD (mm) | ØD1 (mm) | Ød (furo máx. mm) | L (mm) | Peso Total (kg) |
|---|---|---|---|---|---|---|---|
| ALVB 24 | 90 | 12.000 | 55 | 48 | 30 | 66 | 0,8 |
| ALVB 28 | 130 | 10.300 | 62 | 54 | 35 | 76 | 1,1 |
| ALVB 32 | 200 | 9.200 | 70 | 60 | 40 | 86 | 1,6 |
| ALVB 38 | 400 | 7.600 | 84 | 70 | 45 | 100 | 2,7 |
| ALVB 42 | 540 | 7.100 | 92 | 75 | 50 | 110 | 3,4 |
| ALVB 48 | 770 | 6.200 | 105 | 84 | 56 | 124 | 5,0 |
| ALVB 55 | 1.030 | 5.400 | 120 | 98 | 65 | 140 | 7,4 |
| ALVB 60 | 1.330 | 4.900 | 130 | 105 | 70 | 152 | 9,4 |
| ALVB 65 | 1.820 | 4.500 | 142 | 112 | 75 | 165 | 11,9 |
| ALVB 75 | 2.880 | 3.900 | 165 | 128 | 85 | 190 | 18,0 |
