Os acoplamentos ELASTEC AL consistem em dois cubos simétricos feitos de ferro fundido cinzento e um elemento elástico fabricado em borracha sintética com alta resistência à poeira, óleo e água.
Esses acoplamentos ELASTEC AL possuem a característica de serem torcionalmente elásticos e flexíveis, o que os habilita a absorver eficazmente vibrações, choques e acomodar desalinhamentos radiais, axiais e angulares.
Eles são versáteis, podendo ser utilizados tanto em posição horizontal quanto vertical, desde que estejam devidamente instalados, e são compatíveis com inversões de movimento. Além disso, são capazes de operar em temperaturas de trabalho que variam de -20ºC a 80ºC.
Devido à sua construção simplificada, a instalação é rápida e segura, e a manutenção é reduzida, uma vez que não necessitam de lubrificação.

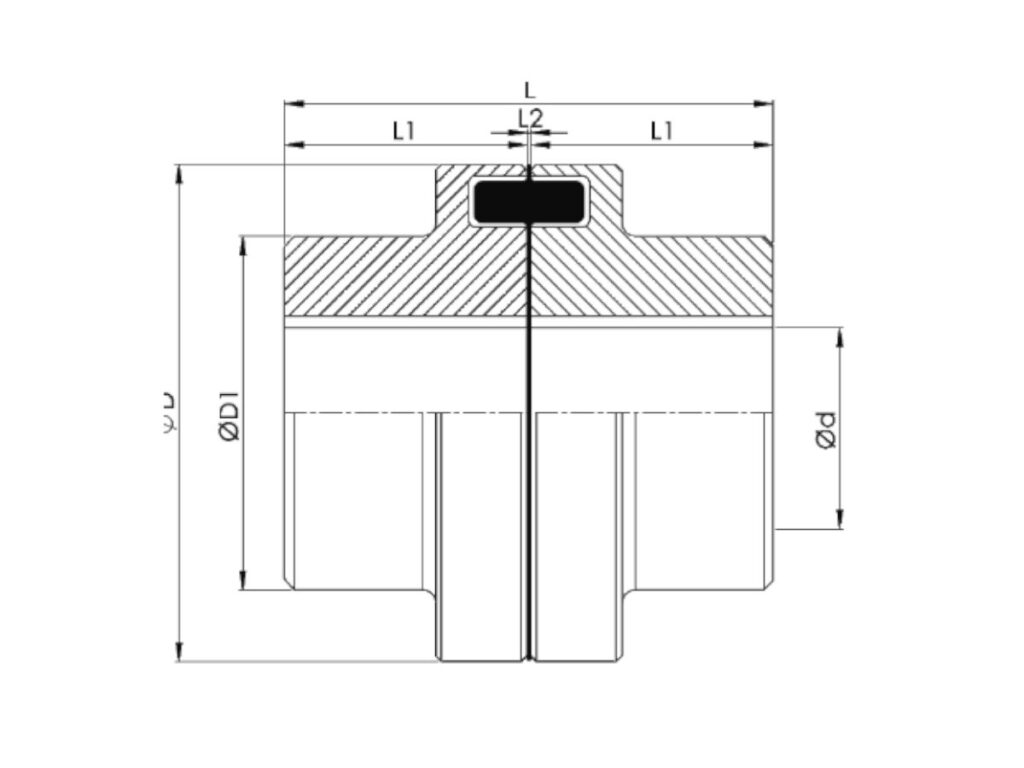

| Descrição | Torque (Nm) | RPM Máx. | ØD (mm) | ØD1 (mm) | Ød (furo máx. mm) | L (mm) | L1 (mm) | L2 (mm) | Peso Total (kg) |
|---|---|---|---|---|---|---|---|---|---|
| ELASTEC AL 050 | 41 | 9.000 | 50 | 33 | 22 | 52,0 | 25 | 2,0 4,5 | 0,45 |
| ELASTEC AL 067 | 72 | 6.500 | 67 | 46 | 30 | 62,5 | 30 | 2,5 0,5 | 0,93 |
| ELASTEC AL 082 | 162 | 5.400 | 82 | 53 | 38 | 83,0 | 40 | 3,0 1,0 | 1,80 |
| ELASTEC AL 097 | 340 | 4.600 | 97 | 68 | 45 | 103,0 | 50 | 3,0 1,0 | 3,50 |
| ELASTEC AL 112 | 540 | 4.000 | 112 | 79 | 50 | 123,5 | 60 | 3,5 1,0 | 7,90 |
| ELASTEC AL 128 | 865 | 3.500 | 128 | 90 | 60 | 143,5 | 70 | 3,5 1,0 | 7,90 |
| ELASTEC AL 148 | 1.350 | 3.100 | 148 | 107 | 70 | 163,5 | 80 | 3,5 1,0 | 12,30 |
| ELASTEC AL 168 | 2.250 | 2.650 | 168 | 124 | 80 | 183,5 | 90 | 3,5 1,5 | 18,40 |
| ELASTEC AL 194 | .3.600 | 2.300 | 194 | 140 | 90 | 203,5 | 100 | 3,5 1,5 | 35,60 |
| ELASTEC AL 214 | 5.400 | 2.100 | 214 | 157 | 100 | 224,0 | 110 | 4,0 2,0 | 35,60 |
| ELASTEC AL 240 | 8.640 | 1.850 | 240 | 179 | 120 | 244,0 | 120 | 4,0 2,0 | 46,80 |
| ELASTEC AL 265 | 13.500 | 1.700 | 265 | 198 | 130 | 285,0 | 140 | 5,5 2,5 | 66,30 |
| ELASTEC AL 295 | 18.000 | 1.550 | 295 | 214 | 140 | 308,0 | 150 | 8,0 2,5 | 85,20 |
| ELASTEC AL 330 | 23.400 | 1.450 | 330 | 248 | 170 | 328,0 | 160 | 8,0 2,5 | 120,0 |
